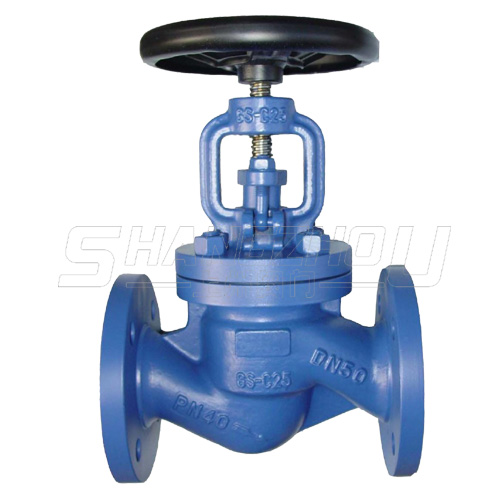

J41H波紋管截止閥

所屬類別：截止閥系列

產品名稱：J41H波紋管截止閥

產品標簽：SZWJ41H波紋管截止閥,氯氣專用閥,導熱油專用閥

更新時間：2021/1/21 9:39:54

J41H波紋管截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。

設計特點

·采用低溫鋼添加耐蝕合金，經過精密鑄鋼工藝整體鑄造而成，使耐蝕強度提高80%以上；

·閥腔內置波紋管徹底阻斷介質外泄可能，具有雙重密封結構，免維護，無泄漏；

·閥瓣、閥座分別采用了耐強腐蝕的聚四氟乙烯和司太立硬質合金；

·采用多層液壓波紋管成形技術結合**成熟工藝設計；

·中法蘭采用樺槽密封設計；

·采用旋轉運動演變軸向運動的導向設計，閥瓣密封采用先錐后平面型，應用備置密封自動補償設計。

技術規范

適用介質：氯氣、液氯

適用溫度：-40-150℃

公稱壓力：PN1.6、2.5、4.0MPa ANSI 150LB

300LB、JIS10K、20K公稱通徑：DN15-300NPS 1/2□-12□
