緊急切斷閥又叫做安全切斷閥，是指在遇到突發情況的時候，閥門會迅速的關閉或者打開，避免造成事故的發生。緊急切斷閥是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。

緊急切斷閥：

適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。

常閉:當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。當線圈斷電時，主閥口關閉，介質截止。

常開:當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。

緊急切斷閥應用場合

1、與可燃?xì)怏w泄漏監測儀器聯接，當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。

2、與熱力設備的極限溫度(壓力)安全控制器聯接，當設備內檢測點的溫度(壓力)超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。

3、與高層建筑的中央消防報警系統聯接，當大廈發生火警時，自動切斷大廈內的燃?xì)夤?yīng)，防止煤氣爆炸的發生。

4、在城市或工廠的燃?xì)夤?yīng)管網內設置ZCR燃?xì)饩o急切斷閥，可在中央控制室內集中控制，遠程遙控緊急關閉事故現場的管線供氣。

緊急切斷閥優點

緊急切斷閥具有****的技術性能，低負荷損失和高可靠性。適用于煤氣、天然氣及液化石油氣等可燃?xì)怏w，廣泛應用于供氣管網系統、燃?xì)鉄崮芄S車間、燃?xì)忮仩t房及住宅居所的安全設施。氣緊急切斷閥是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。

緊急切斷閥工作原理

1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖狀態，不會重新自動打開。

3、閥門采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使閥門達到開關省力、快速。

4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。 注：根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。

緊急切斷閥分類

彈簧緊急切斷閥

彈簧緊急切斷閥是在遇到突發情況斷電后緊急關閉閥門或者打開閥門，它的工作原理是：電動彈簧緊急切斷閥在通電后電機電動執行器里面的卷簧，把扭矩力傳導至卷簧上，在斷電時卷簧釋放里面儲存的扭矩力，帶動閥門迅速的關閉或者打開。它的優點是關閉迅速，關閉時間只需1-2S。

蓄電容緊急安全閥

蓄電容緊急安全閥是在執行器內部裝有蓄電容儲能裝置，執行器通電正常運轉時，蓄電容充電，斷電時蓄電容釋放電能，帶動電機、齒輪裝置開閉閥門。

它的優點是：蓄電容充放電時間短，壽命時間長。

電磁閥

電磁閥是新型的燃?xì)夤艿拦こ痰陌踩涮籽b置。

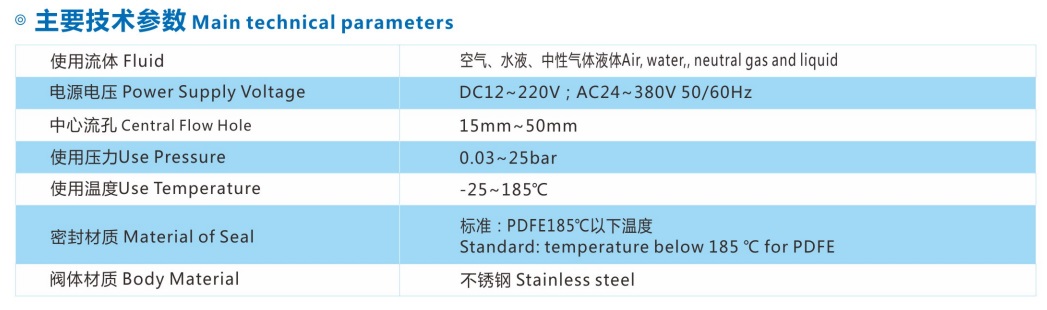

緊急切斷閥相關技術參數

1、適用于煤氣、天然氣及液化石油氣。

2、閥門規格：螺紋連接 G1/2"、G3/4"、G1"； 法蘭連接 DN25～350。

3、工作壓力：0.5bar～6bar。

4、電氣防護等級：CEI IP65/IP67。

5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5。

6、工作電壓及電功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W。

7、工作環境溫度：-15～60℃。

8、密封材料：NBR橡膠。

9、閥體材質：黃銅、不銹鋼、碳鋼。

10、閥門關閉時間。

緊急切斷閥外形尺寸
